Микроскоп из Web-камеры

Сейчас Web-камеры стали очень недорогими и доступными устройствами. Конечно, их можно использовать не только для общения в Интернете, ведь даже простейшая камера это все же какое-никакое устройство видеорегистрации. Матрицы современных камер очень малы - это позволяет снизить их стоимость и получить высокое разрешение. Этой особенностью можно с успехом воспользоваться, чтобы построить на основе Web-камеры несложный микроскоп. Принцип его действия основан на том, что чем меньше фокусное расстояние линзы, тем большее увеличение она обеспечивает, объективы же Web-камер рассчитаны на работу с очень маленькими матрицами и имеют, соответственно, очень короткое фокусное расстояние - обычно в пределах 3-4 мм. Чтобы обеспечить работу объектива камеры в режиме микроскопа его достаточно перевернуть передним концом к камере. Действительно, в нормальном положении задний край объектива распологается очень близко к камере, а объект съемки расположен относительно далеко. Перевернув объектив мы получаем возможность рассмотреть очень близко расположенный (вместо матрицы) предмет, сфокусировав его изображение на относительно удаленную матрицу и при этом объектив работает в нормальном для себя режиме, ведь ход лучей в линзовой системе обратим и, в общем, неважно, с какой стороны расположен предмет, а с какой - фотоприемник. (Кстати, этот прием перевернутого объектива широко используется и при макросъемке в классической фотографии)

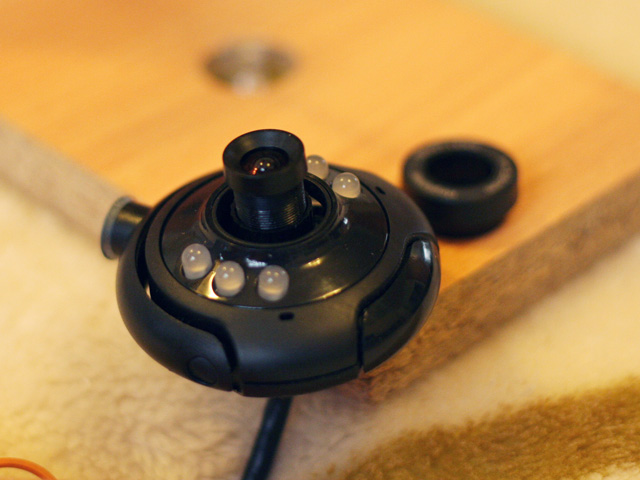

Итак, нам нужна любая Web-камера с вывинчивающимся объективом, несколько деталей детского металлического конструктора для сборки основания и фокусировочного механизма, пара винтов и светодиод с батарейкой для подсветки. Для примера я использовал дешевую 1,3-мегапиксельную камеру Trust.

Микроскоп из web-камеры

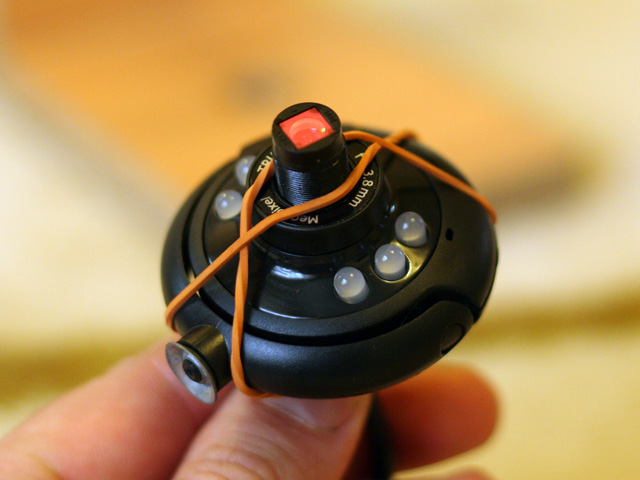

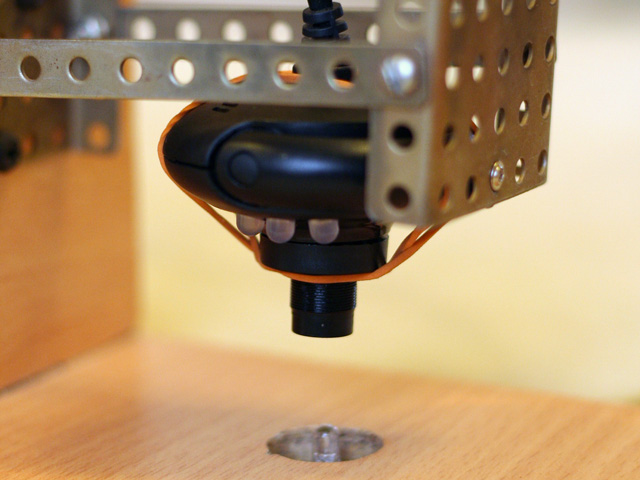

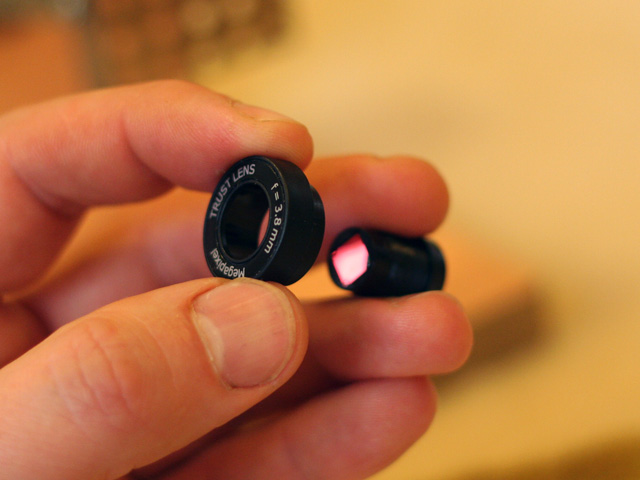

Чтобы камеру можно было легко вернуть в исходное состояние, объектив в перевернутом виде закреплен на камере с помощью декоративного кольца и резинки, конструкция фокусировочного механизма понятна из фотографии. Обратите внимание: рейки, на которых крепится камера в рабочем положении должны быть горизонтальны - иначе при наводке на резкость предмет будет смещаться в поле зрения.

Микроскоп из web-камеры Микроскоп из web-камеры Микроскоп из web-камеры

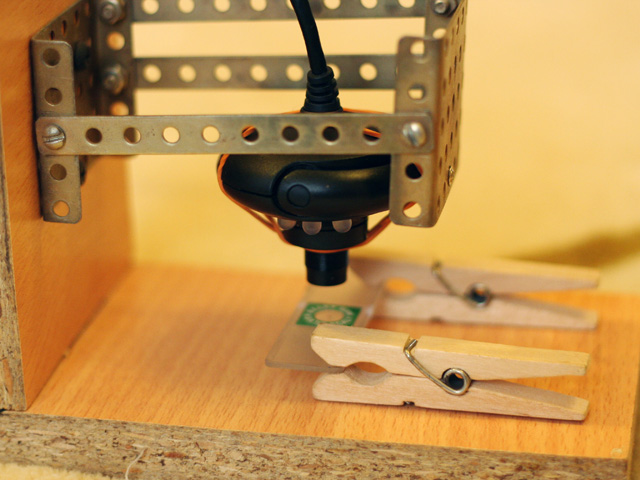

Предметный столик, роль которого играют обычные бельевые прищепки с немного подпиленными зажимающими поверхностями подсвечен снизу белым светодиодом. Желательно предусмотреть возможность регулировки яркости подсветки.

Естественно, эта конструкция не является единственно возможной и разработка собственного варианта может стать очень увлекательной технической головоломкой.

Микроскоп из web-камеры

Осталось только установить в держатели-прищепки предметное стекло с препаратом и подключить камеру к компьютеру.

Для оценки увеличения микроскопа проще всего сфотографировать пиксели на экране монитора - их реальный размер легко определить, зная размер монитора и его разрешение.

Микроскоп из web-камеры

Для примера и оценки увеличения я привожу фрагмент снимка простейшего препарата, знакомого всем по урокам биологии - клеток лука. Впрочем, можно получить и большее увеличение - для этого нужно отодвинуть объектив от матрицы web-камеры с помощью дополнительной втулки.

Желаю успеха!
