Планисфера

...из компакт-диска

Наврное, у всех, кто пользуется компьютером, со временем скапливается масса ненужных компакт-дисков и коробок от них. Вот и мне они часто "мозолили глаза", пока я не задумался, как бы их использовать...

Один из вариантов - сувенирная подвижная двухсторонняя карта звездного неба (планисфера). Для ее изготовления потребуется ненужный компакт-диск и полностью прозрачная коробка для него. Коробка должна быть стандартной, толщиной 10мм с вынимающейся прозрачной пластиной, на которой крепится компакт-диск. Распечатайте приведенные картры полушарий звездного неба, лучше всего это делать на самоклеющихся этикетках для CD. Наклейте их на диск так, чтобы совпали даты на обеих сторонах диска. Карту северного полушария лучше наклеивать на диск с нерабочей стороны - она не имеет кольцевого выступа в центральной части, а в южном полушарии это кольцо будет скрыто накладным кругом. В карте южного полушария нужно вырезать отверстие для крепления диска (на заготовке отверстие не отмечено чтобы можно было использовать и другие конструкции планисферы).

Извлеките из коробки для CD пластину для крепления диска и немного подпилите верхние части лапок, которые удерживают диск - их высота должна быть равна толщине диска. После этого CD, конечно, будет хуже фиксироваться, зато это позволит полностью сохранить карту северного полушария неба.

Накладные круги лучше всего распечатать на самоклеющейся прозрачной пленке, но можно использовать и обычную бумагу. Если печатаете на самоклеющейся пленке, изображения накладных кругов необходимо зеркально отразить - это легко сделать в любом графическом редакторе. Такие круги можно сразу наклеить на внутренние поверхности коробки, предварительно аккуратно проверив, чтобы они оказались соосны с компакт-диском. Направления запад-восток должны быть с одной стороны коробки напротив друг друга. Если круги напечатаны на бумаге, то из них нужно вырезать только центральные части и закрепить их на крышках, используя обрезки в качестве шаблона для правильного размещения. К сожалению, на таких кругах потеряется половина часовой шкалы (её дневная часть), но можно аккуратно процарапать недостающие деления и линии меридианов прямо на крышке коробки.

Для удобства вращения подвижной карты нужно вырезать небольшие проемы в боковых гранях коробки.

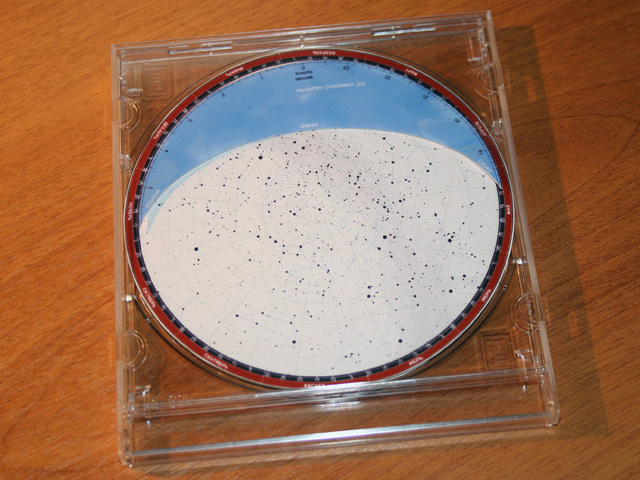

Планисфера из CD

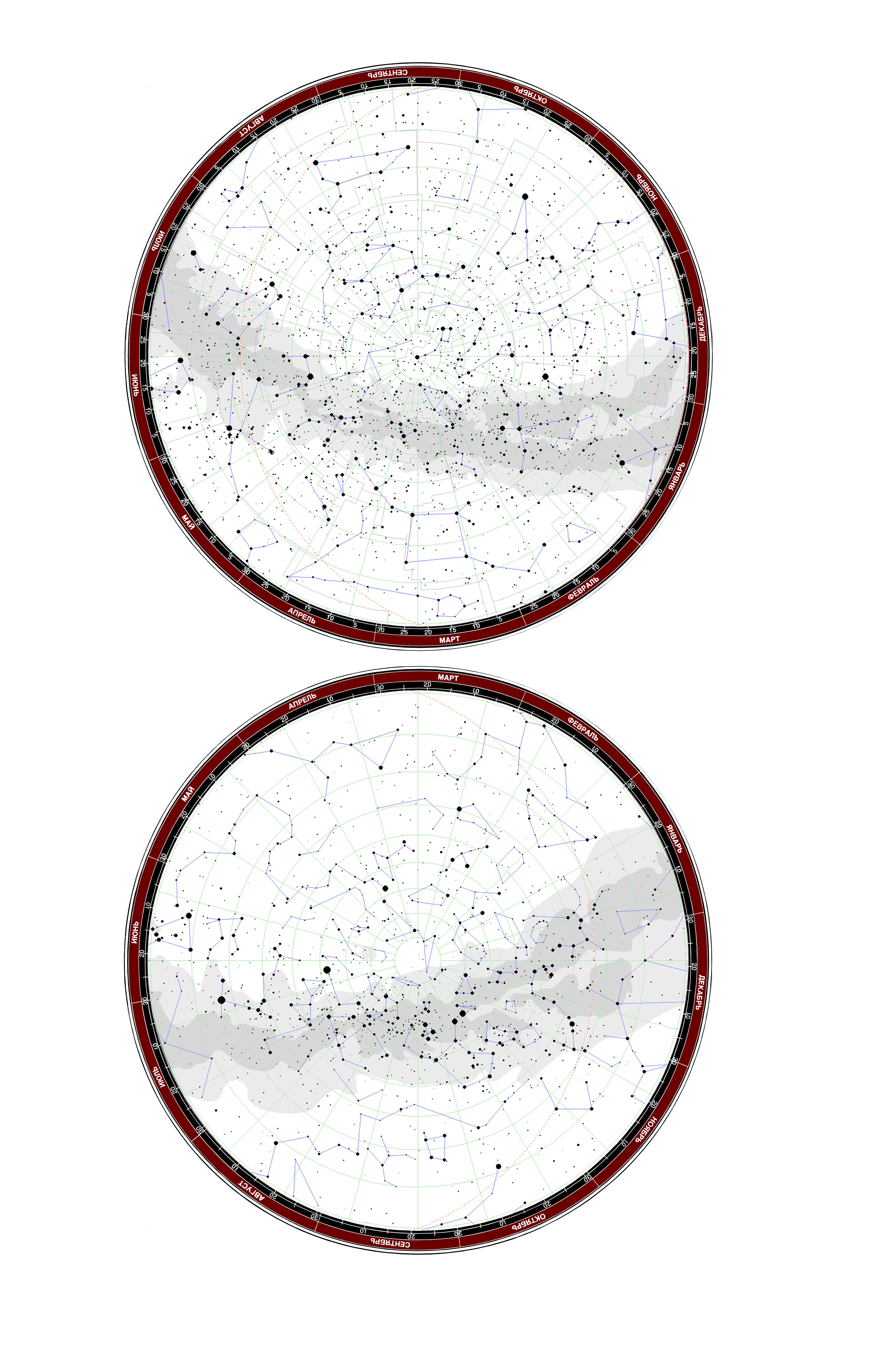

Карты полушарий звездного неба

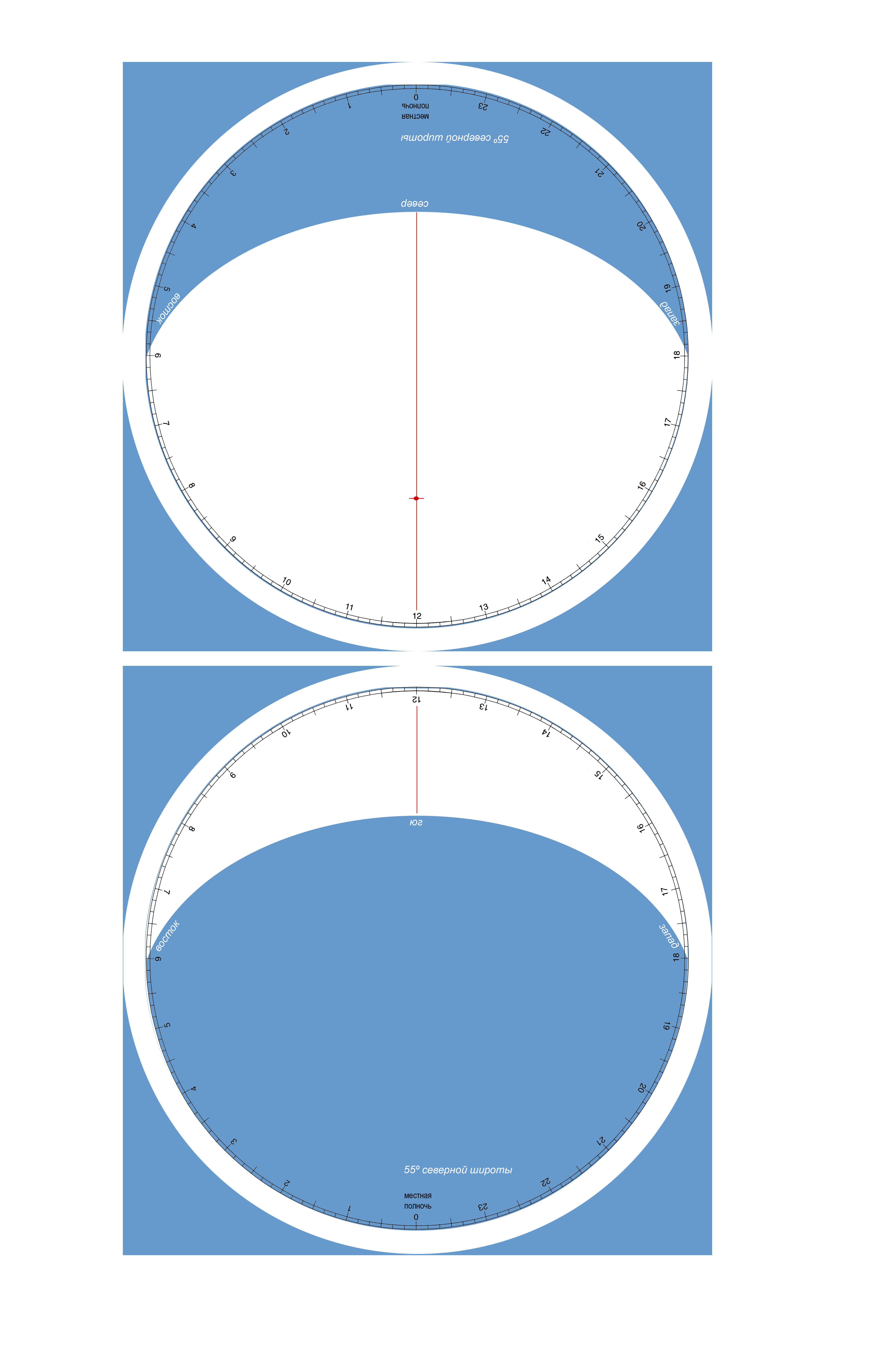

Накладной круг для 55° с.ш.

(разрешение 600dpi, карты подготовлены в программе StarCalc)

Конечно, эта поделка - скорее изящный сувенир, карта получается мелковата, однако она вполне пригодна для определения условий видимости созвездий и приблизительного времени восхода и захода светил.

Подвижная карта звездного неба

Эта карта вполне традиционна, она просто распечатывается на бумаге и также из бумаги вырезается накладной круг с отверстием, соответствующим широте места наблюдения. Но пользоваться такой картой удобнее. Недостатком такой карты являются только более сильные искажения созвездий южного полушария. Рекомендую наклеить карту на картон и заламинировать. Накладной круг тоже желательно заламинировать, маркером нанесите на пленку меридиан (он изобразится прямой, соединяющие точки севера и юга) и отметьте точку зенита (пересечение меридиана с линией склонений на звездной карте, соответствующей широте места наблюдения). Можно также сделать на меридиане отметки для определения угловой высоты светила над горизонтом (также ориентируясь по линиям склонений). Такая карта станет универсальным инструментом для решения очень многих практических задач! Рассмотрим некоторые из них.

Определение вида звездного неба

для этого нужно совместить дату наблюдений на внешнем лимбе карты с нужным временем на накладном круге. Но! Время на этой шкале указано местное и нам необходимо пересчитать поясное время по формуле

tm=Tn+n-λ , где

λ - географическая долгота в часовой мере (положительна для в.д.)

tm-местное время

Tn-поясное время n-го часового пояса

поправку (n-λ) для Вашего населенного пункта лучше записать где-то на самой карте - она будет нужна постоянно. Например, для Москвы λ=37.5°=2ч 30мин, n=3 (зимой) или 4 (летом). Соответственно, поправка для пересчета поясного времени в местное равна 30мин или 1ч 30 мин. (Да, полночь в Москве летом наступает не в 0 часов, как сообщает нам радио, а в 1ч 30мин)

Моменты кульминаций, захода и восхода светил

Для определения нужно поворачивать накладной круг, пока нужная звезда не окажется на меридиане (момент кульминации) - линии, соединяющей точки север - юг на накладном круге или не совпадет с краем прорезанного круга (момент восхода или захода). Проверьте соосность накладного круга и карты и считайте время напротив даты наблюдения.

Моменты кульминаций, захода и восхода Солнца

Все делается так же, как и в предыдущем пункте, только нужно предварительно отметить положение Солнца - оно приблизительно (без учета уравнения времени) находится как пересечение эклиптики с линией, проведенной от полюса к текущей дате.

Звездное время

оно равно прямому восхождению светил, пересекающих меридиан на юге. Так как поправка для перехода к звездному времени меняется не очень быстро (4 минуты в сутки), для большинства задач можно использовать всю ночь поправку, определенную для полуночи - эта поправка есть координата (прямое восхождение), приходящаяся напротив даты наблюдения.

StarCalc

Прекрасный компьютерный планетарий StarCalc Александра Завалишина, напоминающий подвижную карту звездного неба. Отличается быстрой работой и нетребовательностью к ресурсам. Очень прост и удобен в использовании, поддерживает русский язык, не требует установки. Данный вариант включает в себя большинство плагинов, в том числе звездный каталог Tycho.

Объем файла 25Mb.

На сайте программы доступны все плагины и каталоги, есть инструкции по их подключению и обновлению данных.
