Предлагаю собрать миниатюрную модель космического корабля "Восток-1", на котором 12 апреля 1961 года Юрий Гагарин впервые совершил космический полет.

Для упрощения работы масштаб модели (1:62) выбран таким, чтобы самую сложную для изготовления из бумаги деталь - шарообразный спускаемый аппарат - можно было заменить теннисным шариком. Эта модель разработана по материалам, представленным Леонидом Черкашиным (http://cardmodels-r.narod.ru) c несколькими исправлениями.

Модель Восток-1

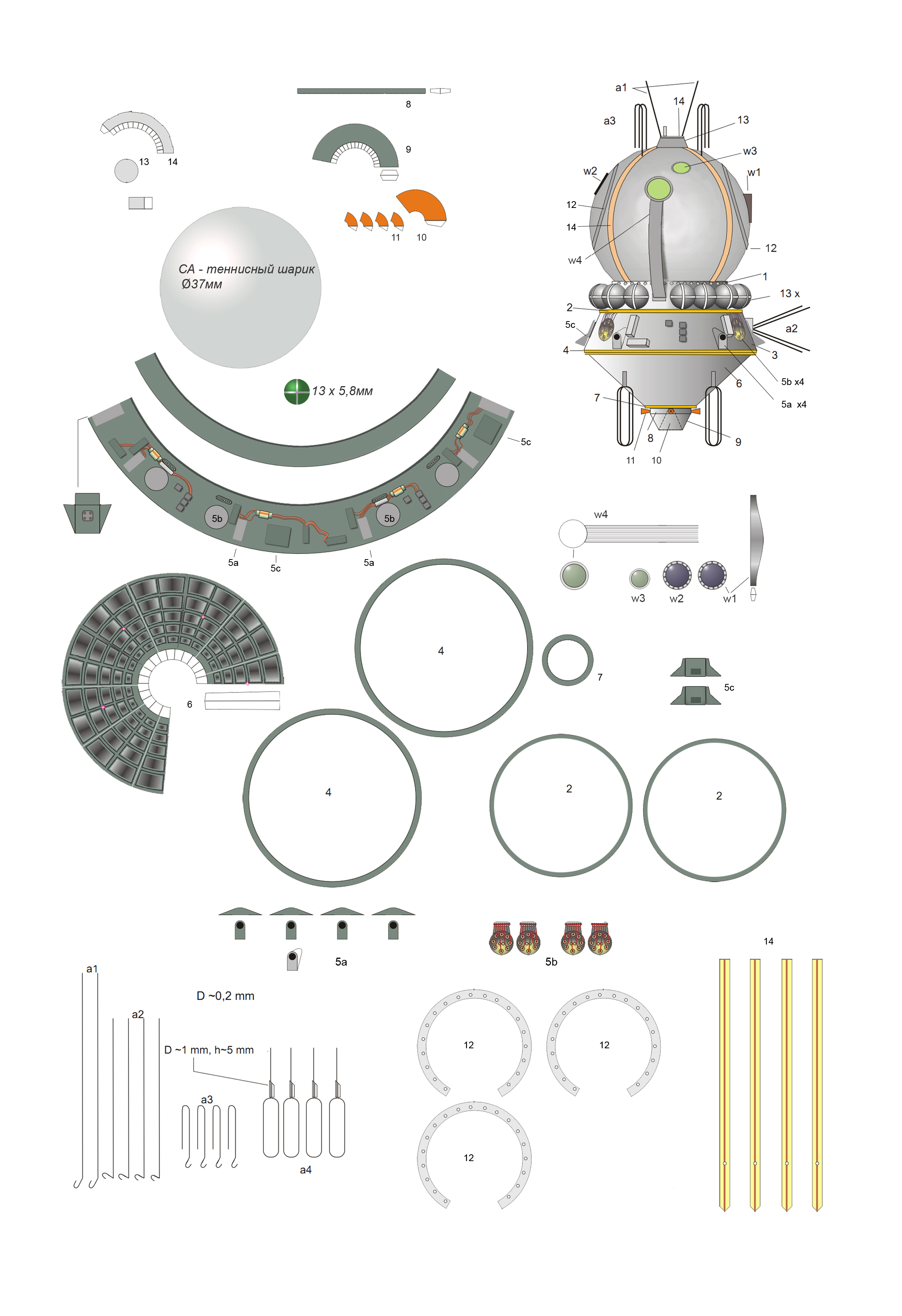

Распечатайте приведенную выкройку в разрешении 300dpi. Рекомендую подготовить два варианта - на плотной и обычной офисной бумаге - некоторые мелкие детали удобнее изготовить из тонкой бумаги. Убедитесь в правильности масштаба - на выкройке приведен размер спускаемого аппарата - теннисного шарика - он должен быть равен 37мм.

Схема сборки приведена на выкройке. Благодаря небольшим размерам, большинство деталей легко склеиваются между собой "встык", но по желанию можно снабдить их лепестками.

Окрасьте шарик-спускаемый аппарат (СА) в стальной цвет ("серебрянка" поверх слоя черной или темно-серой краски). Наклейте стяжные ленты и три люка 12 в центрах получившихся сегментов.

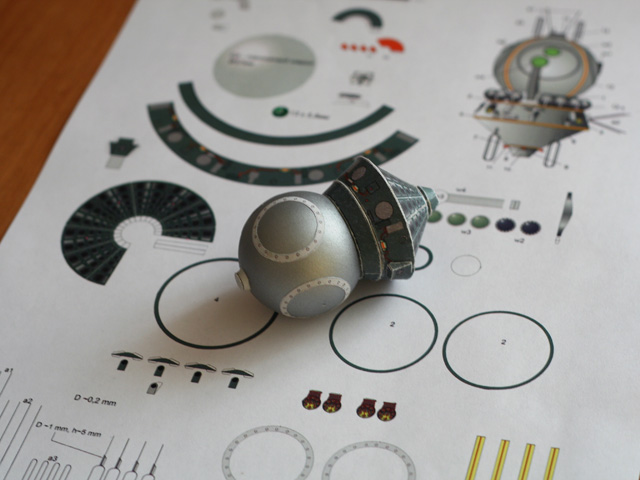

Приборный отсек (ПО) состоит из трех конусных деталей 1,3,6, соединенных на шпангоутах. Шпангоуты 2 и 4 - двухслойные из плотной бумаги, для шпангоута 2 лучше вклеить еще один дополнительный слой. Торцевые поверхности собранных шпангоутов закрасьте фломастером. после сборки ребра шпангоутов должны немного выступать над поверхностью ПО. Детали 5а лучше изготовить из кусочков спички. Места их установки отмечены на выкройке. После сборки отсека я слегка запылил его серебристой краской.

В нижней части ПО собирается тормозная двигательная установка (ТДУ) -дет.7,8,9,10

Газовые баллоны (13 штук) изготовлены из шариков-пуль для детских пистолетов (их диаметр около 6 мм). После окраски на них наклеивались накрест тонкие полоски самоклеющейся фольги.

Антенны изготовлены из тонкой серебристой проволоки диаметром около 0,2мм и вклеены в проколотые иглой отверстия. Из тонкой проволоки от расплетенных многожильных проводов можно изготовить и многочисленные трубки на поверхности ПО.

Желаю успеха!
